HSD连接器的由来

HSD连接系统（High Speed Data）是一种高性能数据连接系统，属于全屏蔽型互连系统。可防止串扰和外部来源的干扰，特性阻抗是100Ω。zui早由Rosenberger在2007年推出，引.领了当时车载数字信号传输的新趋势。

HSD为汽车行业开发界面提供了两对差分信号对，因此不仅可以依据低压差分信号（LVDS）发送数据，广泛应用于汽车信息娱乐模块、摄像头、抬头显示等，还可以用于USB 2.0 / 3.0、以太网（10Base-T1s ,100BASE-TX，100BASE-T1，1000BASE-T1 ，BroadR-Reach）规范，具有很高的屏蔽效率。

HSD连接器及线束的信号完整性介绍

HSD主要是4C屏蔽线结构，为满足汽车上的高速讯号传输，必须保证成品的高频数据要求，所以此类的裸线均需要测试对应线材的高频，并不能用普通的USB线缆。

HSD连接器市场状况

HSD连接器通常与Fakra、Mini-Fakra配合使用。在环视ADAS系统应用中，摄像头通过Fakra连接器与线束连接， 线束另一端连接 HFM（Mini-Fakra）连接器，从而使采集到的数据能传输至车辆环视系统（AVM），再由HSD连接器连接线束，将数据输送至主机，zui终通过 HSD+2连接器将数据输送到显示屏上。HSD不仅可以依据低压差分信号（LVDS）发送数据，还可以用于USD 2.0/3.0、以太网规范，具有很高的屏蔽效率，随着汽车以太网的推出，HSD连接器将成为兼容解决方案。从HSD连接器生产商来说，全球范围内，汽车HSD连接器核心厂商主要包括泰科、矢崎、安费诺、安波福、JAE和罗森伯格等。

分类

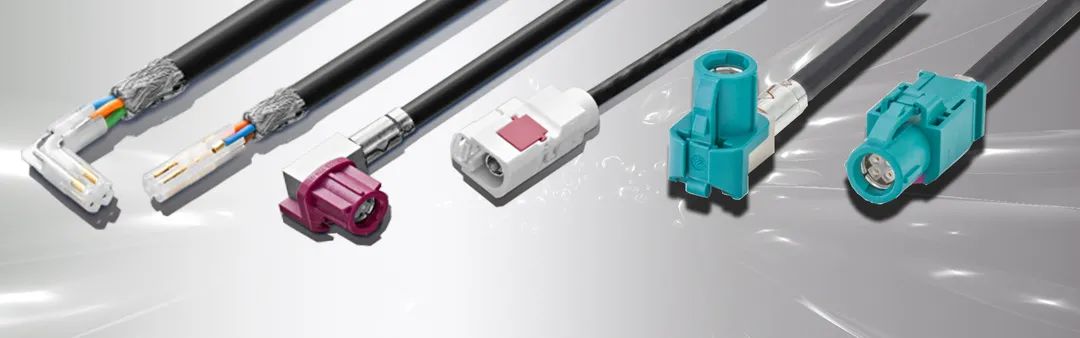

HSD具有多种的集成类型——单腔/双腔、直/弯式、防水/非防水以及其他一些特殊+2, +4, +8（按需求）的带电源PIN连接器，单独增加的电源PIN可用于较大电流供电。

适配线缆：适配星型四绞线或屏蔽双绞线

1. 弯头产品爆炸图

A=HSD线束 B=屏蔽铜环 C1=中.心导体-长 C2=中.心导体-短 D1=弯头骨架 E1=带塑壳外导体 E2=压盖

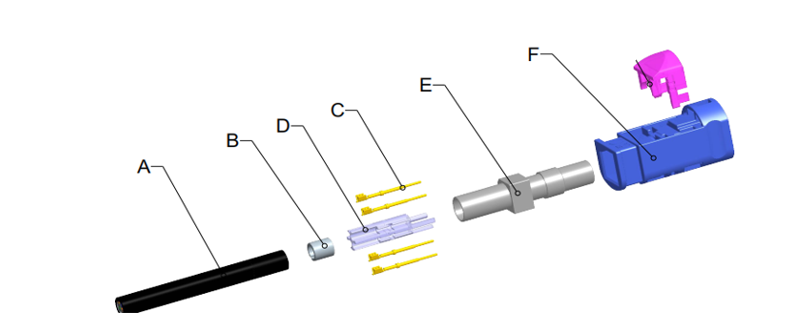

2.直头产品爆炸图

A=HSD线束 B=屏蔽铜环 C=中.心导体 D=骨架 E=外导体 F=塑壳

博之旺HSD智能生产设备

博之旺目前比较成熟的HSD智能生产设备囊括了HSD线缆前段和后段智能化处理的加工，市场占有率比较高，生产节拍快，生产过程中稳定高效共用性强。博之旺针对HSD 线缆提供一站式解决方案，包括半自动和全自动智能生产线。公司拥有丰富的装配和测试经验，基于研制的标准开发平台，可满足多样化需求，助力客户实现智能生产。

BZW-6.0H1 HSD智能生产线（前段）

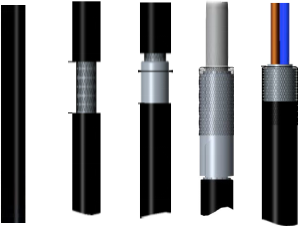

1.主要用于HSD线缆前段处理的加工可完成剥外皮、压屏蔽环、翻屏蔽丝、去铝箔的自动化作业；

2.整机采用PLC总线控制，光纤通讯，全伺服动力系统，性能稳定；

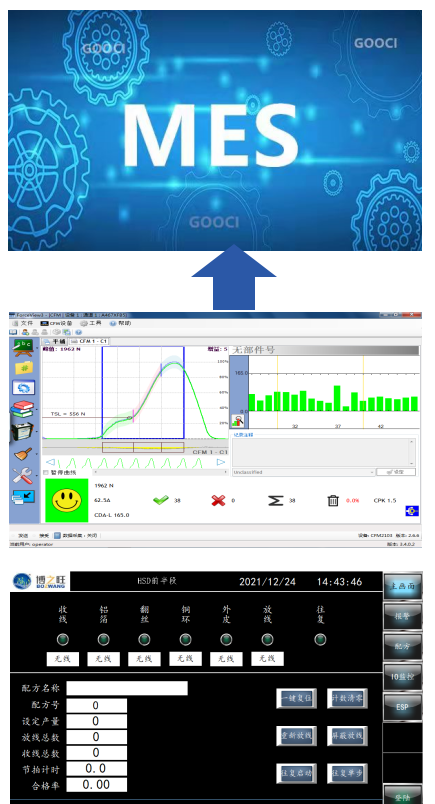

3.触摸屏操作，所有加工参数可保存，生产内容可根据需求编辑派工单；

4.采用进口传感器，CCD视觉检测，过程实时监控，保证良品率；

5.压接机采用高精度伺服电机及OES压力管理系统，压接精度高稳；

6.配方数据库系统，配方调用存储一键切换、操作权限管理、产品数据追踪。

BZW-6.0H2 HSD智能生产线（后段）

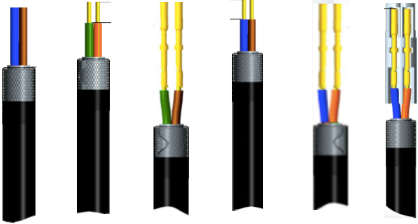

1.主要用于HSD线缆后段的自动化加工，可完成剥内芯、压接内芯中.心导体、穿内骨架；

2.整机采用PLC总线控制，光纤通讯，全伺服动力系统，性能稳定；

3.触摸屏操作，所有加工参数可保存，生产内容可根据需求编辑派工单；

4.采用进口传感器，CCD视觉检测，过程实时监控，保证良品率；

5.压接机采用高精度伺服电机及OES压力管理系统，压接精度高稳定性强，压接过程实时监控；

6.采用振动盘送料机构，4芯端子穿入自动检测，CCD外观检测及自动NG筛选。

江苏博之旺自动化设备有限公司

公司简介:

江苏博之旺自动化设备有限公司始建于2001年，是一家致力于高端智能线束设备的研发、生产、销售、安装培训及售后服务为一体的高新技术企业。公司占地面积45000㎡，现有在职员工400多人，拥有优.秀的设计和管理团队，积累了丰富的行业技术经验。为线束行业提供服务20余年。博之旺先后通过ISO9001、ISO45001、ISO14001、ISO50001、CE、等认证，获得江苏省高新技术企业、江苏省重.点民营科技企业、名.牌商标、诚信企业家、江苏省优.秀民营企业、2021年度江苏省专精特新小巨人、常州市企业技术中.心、常州市首（台）套重大装备认定及江苏省首（台）套重大装备认定等荣誉。建有常州市智能化线束端子压着成套设备工程技术研究中.心、江苏省通信线束生产智能化成套装备工程技术研究中.心。产品已远销欧美、中东、东南亚等众多国.际市场，并在韩国、越南、印度、意大利、西班牙、巴西、土耳其、泰国、德国、波兰、意大利、俄罗斯等国建立了多个分公司及授权代理公司。产品广泛应用于汽车、新能源、轨道交通、家电等众多领域。本公司坚持以智能化线束设备全球市场要求为目标，为全球客户提供更优越的智能化线束设备为发展使命！

主要产品 ：

汽车线束/HSD /FAKRA射频线束智能生产线、以太网智能成套加工中.心、高压线智能化一体机、全自动多工位端子压接机、新能源线缆裁线剥皮机、六边免换模压接系列设备、连接器拧螺母机、光伏线自动化设备以及各种半自动化加工设备。
